ピアスナットの規格寸法表

2019.03.04

ピアスナットの規格寸法表

KP型ピアスナット

（単位ｍｍ）

ねじサイズ 品名 適用板厚 A B C ΦD H h2
M4×0.7 KP-4S 0.6～1.2 5.2 11.40 14.4 7.1 4.7 0.5
M5×0.8 KP-5S 0.6～1.2 5.5 11.40 14.4 7.1 5.0 0.5
M6×1.0 KP-6S 0.6～1.4 5.5 12.72 15.8 8.42 5.0 0.5
KP-6T 0.8～1.6 5.7 12.72 15.8 8.42 5.0 0.7
KP-6H 1.2～2.0 5.8 12.72 15.8 8.42 4.8 1
M8×1.25 KP-8S 0.6～1.4 7 15.52 19.5 10.42 6.5 0.5
KP-8T 0.8～1.6 7.2 15.52 19.5 10.42 6.5 0.7
KP-8H 1.2～2.0 7.7 15.52 19.5 10.42 6.5 1.2

※　ご使用条件により材質の変更や打合せが必要な場合があります。

HN-L型厚板用ピアスナット

（単位ｍｍ）

ねじサイズ 品名 適用板厚 A B C ΦD H h2
M5×0.8 HN-5LU 2.5 2.5 6.5 11.4 14.4 8.0 4.5 2.0
HN-5LU 3.0 3.0 7.0 11.4 14.4 8.0 4.5 2.5
HN-5LU 4.0 4.0 8.5 12.72 15.8 9.2 5.0 3.5
M6×1.0 HN-6LU 2.5 2.5 7.0 12.72 15.8 9.2 5.0 2.0
HN-6LU 3.0 3.0 7.5 12.72 15.8 9.2 5.0 2.5
HN-6LU 4.0 4.0 8.5 12.72 15.8 9.2 5.0 3.5
M8×1.25 HN-8LU 2.5 2.5 7.5 15.52 19.5 11.3 5.5 2.0
HN-8LU 3.0 3.0 8.0 15.52 19.5 11.3 5.5 2.5
HN-8LU 4.0 4.0 9.0 15.52 19.5 11.3 5.5 3.5
M10×1.25
M10×1.5		 HN-10LU 2.5 2.5 9.5 16.8 20.8 13.7 7.5 2.0
HN-10LU 3.0 3.0 10.0 16.8 20.8 13.7 7.5 2.5
HN-10LU 4.0 4.0 11.0 16.8 20.8 13.7 7.5 3.5
M12×1.25
M12×1.5		 HN-12LU 2.5 2.5 11.0 18.8 23.6 15.7 9.0 2.0
HN-12LU 3.0 3.0 11.5 18.8 23.6 15.7 9.0 2.5
HN-12LU 4.0 4.0 12.5 18.8 23.6 15.7 9.0 3.5

※　ご使用条件により材質の変更や打合せが必要な場合があります。

取付部寸法

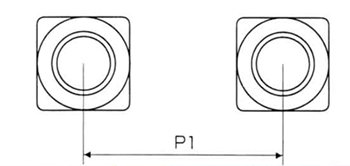

1.最小ピッチ

◎　KP型ピアスナット
◎　HN-L型厚板用ピアスナット

（単位ｍｍ）

ナット KP型 HN-L型
パンチブロック型式 P1 P1
M4 M5 M6 M8 M6 M8 M10 M12
標準型 40 40 40 40 40 40 40 40
短ピッチ型 27 27 27 30 27 27 30
対向型 32 32 32 35 33 33 36 36
二連型 20.1 20.1 22 24.5 22 23

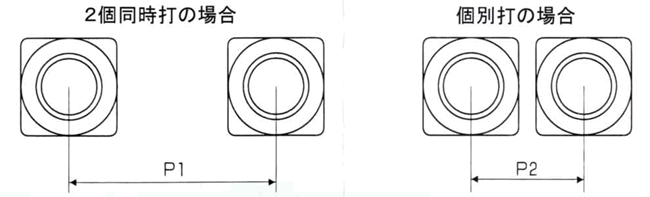

●　個別打ちの場合
◎　KP型ピアスナット

KP対向型

（単位ｍｍ）

P2
M4 M5 M6 M8
16 16 16 17.5

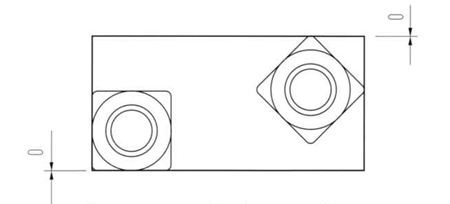

2.パネルとの距離

◎　KP型ピアスナット
◎　HN-L型厚板用ピアスナット

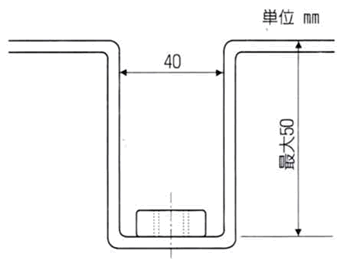

3.U型パネルの取付寸法

◎　KP型ピアスナット
◎　HN-L型厚板用ピアスナット

4.ピカソタイプパンチブロックによる取付寸法

◎　KP型ピアスナット
◎　HN-L型厚板用ピアスナット

P1 P2
M5 M6 M8 M10 M5 M6 M8 M10
40 40 40 40 13.9 14.7 18.0 19.5
